Поперечные и продольные полосы

Поперечные полосы (волна)

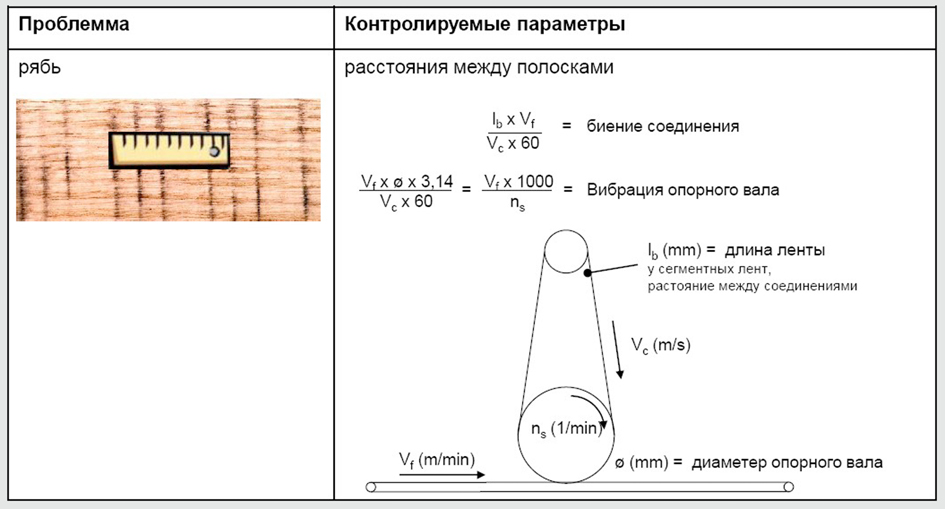

• Биение шва ленты проверяется по приведённой ниже формуле.

• Проверьте вибрацию контактного вала - полосы могут быть вызваны биением опорного вала или не соосностью контактного и натяжного валов.

• Поочерёдно оставляя одну из шлифовальных станций - определите на какой из них возникает волна.

Жёсткий контактный вал и малая площадь контакта с обрабатываемой поверхностью увеличивают вероятность образования полос в сравнении с прижимным графитовым утюжком.

Продольные гребни (выступы)

• Узкие гребни, пунктиры - обычно вызваны наличием в плите твёрдых вкраплений или попаданием крупных крошек, рвущих шлифовальную ленту. Замените ленту, очистите станок и осмотрите плиту на предмет наличия твёрдых объектов.

• Широкие прямые гребни - обычно вызваны неисправностями контактных валов, неравномерный их износ и дефекты прижимных графитовых утюжков. Очистите, замените утюжок и откалибруйте вал.

• Выкрашивание зерна.

Продольные борозды, риски

• Широкие прямые борозды, риски - обычно вызваны наличием пыли на прижимном графитовом утюжке. Очистите или замените утюжок.

• Узкие прямые борозды, риски - обычно вызваны наличием крошки или пылью, налипшей на прижимной графитовый утюжок. Очистите или замените утюжок.

• Заломы на ленте.
